1Thông số kỹ thuật

3.1 Chế độ hoạt động: Chuyển động gần, nửa gần, nửa mở.

3.2 Nhu cầu khí: Y tế O₂và y tế₂O mà áp suất là 280kPa 600kPa.

3.3 Lỗi giá trị áp suất không vượt quá ± 4% của hiệu chuẩn đầy đủ.

3.4 O₂và N₂O đều được trang bị các bộ điều chỉnh áp suất được chỉ định có van an toàn.

3.5 Khi áp suất nguồn khí oxy đi đến máy gây mê đạt ít nhất 200kPa ± 50kPa, báo động sẽ xuất hiện, kéo dài hơn 7 giây.

3.6 Phạm vi của O₂N₂O là:0.1 L/phút 10 L/phút

3.7 Máy đo lưu lượng được trang bị O_2️N₂Thiết bị điều khiển tỷ lệ O để đảm bảo nồng độ Oxy không dưới 25%

3.8 Tốc độ lưu lượng oxy nhanh:25 L/min 75 L/min

3.9 Phạm vi điều chỉnh nồng độ khí gây mê của máy bay bốc hơi: 0% ∼ 5%, phạm vi sai số nồng độ nằm trong khoảng từ -20% đến +30% và không thể vượt quá -5% đến +7.5% của thang đo tối đa (với điều kiện số lượng lớn hơn).

3.10 Máy thở gây mê

3.10.1 Chế độ thông gió: IPPV, SIPPV, SIMV, MANUAL.

3.10.2 Tần số hô hấp: 2 lần/phút, ~ 99 lần/phút, sai số cho phép: ± 15%.

3.10.3 Tần số thông gió bắt buộc gián đoạn: 2 lần/phút đến 20 lần/phút, sai số cho phép: ±15%.

3.10.4 I: E là 2: 18, sai số cho phép:15%

3.10.5 Phạm vi điều chỉnh khối lượng thủy triều: 50 ml ~ 1500 ml, sai số cho phép: 100 ml và dưới ± 20 ml, còn lại ± 15%.

3.10.6 Phạm vi chỉ số khối lượng thủy triều: 20 ml ~ 1500 ml, sai số cho phép: 100 ml và ± dưới 20 ml, còn lại ± 15%.

3.10.7 Phạm vi điều chỉnh áp suất kích hoạt cảm hứng: -10cmH₂O 20cmH₂O, phạm vi lỗi cho phép: ± 2cmH₂O hoặc ± 10% (có thể nhiều hơn).

3.10.8 Áp lực thở cuối dương tính:2 ¢ 20cmH₂O, sai số cho phép: ± 2cmH₂O hoặc ± 20% (có điều kiện số lượng lớn hơn).0 đại diện cho việc đóng chức năng này.

3.10.9 Dấu hiệu: mỗi 100 lần hít phải hít sâu, và thời gian hít là 1,5 lần so với giá trị được thiết lập.

3.10.10 Áp suất an toàn tối đa: ≤ 12,5kPa.

3.10.11 Giới hạn áp suất: 10 ̊60cmH₂O, và phạm vi lỗi cho phép: ± 2cmH₂O hoặc ± 10% (có thể nhiều hơn).

3.10.12 Cảnh báo áp suất đường hô hấp: giới hạn áp suất đường hô hấp phía trên phạm vi điều chỉnh giá trị báo động là 560cmH2O, lỗi cho phép: ± 2cmH₂O, hoặc ± 20% ((có điều kiện số lượng lớn hơn), khi giá trị áp suất đường hô hấp đạt mức báo động, nó sẽ báo động ngay lập tức; và áp suất đường hô hấp thấp giới hạn giá trị báo động phạm vi:phạm vi lỗi cho phép: ± 2cmH₂O, hoặc ± 20% (dựa vào số lượng lớn hơn)

3.10.13 báo động thông gió: phạm vi giá trị báo động giới hạn thông gió trên: 1 ¢ 20L / phút, phạm vi lỗi cho phép: ± 20%; phạm vi điều chỉnh giá trị báo động giới hạn thông gió dưới: 0 ¢ 19L / phút, phạm vi lỗi cho phép:± 20%.

3.10.14 Cảnh báo khối lượng thủy triều:Phạm vi điều chỉnh giá trị báo động giới hạn khối lượng thủy triều phía trên100-1500ml, phạm vi lỗi cho phép: ± 20%; Phạm vi điều chỉnh giá trị báo động giới hạn khối lượng thủy triều phía dưới 0-1400ml,phạm vi lỗi cho phép±20%.

3.10.15 báo động nồng độ oxy: phạm vi điều chỉnh giá trị báo động giới hạn nồng độ oxy trên 21% ~ 99%, phạm vi lỗi cho phép: ± 5%; phạm vi điều chỉnh giá trị báo động giới hạn nồng độ oxy thấp:18% ~ 80%, phạm vi lỗi cho phép: ± 5%.

3.10.16 Cảnh báo nghẹt thở: Cảnh báo bắt đầu trong 15s ± 5s trong trường hợp áp suất liên tục cao hơn 10 cmH₂O, và khối lượng thủy triều thấp hơn 120m.

3.10.17 Cảnh báo thả ống: Cảnh báo bắt đầu trong 15s ± 5s trong trường hợp áp suất liên tục thấp hơn 2cmH₂Ôi,

3.10.18 báo động áp suất cao liên tục: Khi áp suất mạch hô hấp gây mê tiếp tục cao hơn25cmH2O, và nó sẽ gửi một báo động ưu tiên cao luôn luôn trong 15 + 1s..

3.10.19 báo động pin thấp (nếu được trang bị pin): Khi điện dự phòng thấp hơn DC14 V, nó sẽ gửi báo động, phạm vi lỗi cho phép: ± 0,5 V.

3.10.20 Cảnh báo hoạt động pin khẩn cấp (nếu được trang bị pin): Sau khi tắt nguồn điện AC và DC, pin khẩn cấp có thể giữ cho máy thở hoạt động ít nhất 30 phút,đi kèm với âm thanh báo động

3.10.21 Cảnh báo tín hiệu thị giác: tín hiệu báo động sẽ không bị gián đoạn nếu trạng thái báo động không được gỡ bỏ, thời gian tắt tín hiệu âm thanh là dưới 120 s.

3.10.22 Phạm vi giám sát:

Phạm vi giám sát áp suất đường hô hấp: -2080cmH2O, phạm vi lỗi cho phép: ±2cmH2O, hoặc ±10% (tùy theo số lượng lớn hơn)

Theo dõi khối lượng thông gió: 0 ~ 30L/min, sai số được phép: ± 15%.

Phạm vi giám sát nồng độ oxy: 15%~100%, phạm vi lỗi cho phép: ± 2,5% phần trăm khối lượng + nồng độ khí2,5%

3.10.23 Tiếng ồn của máy gây mê trong điều kiện làm việc bình thường không lớn hơn 65dB ((A))

2. Kích thước và trọng lượng

2.1 Kích thước:

880 mm × 620 mm × 1420 mm

2.2 Trọng lượng:

125 kg

3. Cài đặt và điều chỉnh

3.1 Chuẩn bị trước khi lắp đặt

1. Chứng minh máy gây mê và các phụ kiện của nó vẫn nguyên vẹn, và các sản phẩm trong thùng đóng gói là giống như yêu cầu trong danh sách vận chuyển.Bạn nên giữ thùng đóng gói và ván chống va chạm tốt cho vận chuyển tiếp theo.

2. máy thở dựa trên hướng dẫn sử dụng.

3Kiểm tra xem bạn đã quen thuộc với nguyên tắc hoạt động, các đặc điểm cấu trúc và bảng điều khiển của máy gây mê và nguồn khí của máy nén y tế₂và N₂O để xác minh rằng áp suất đáp ứng yêu cầu của 280~600kPa. Nếu nó cung cấp khí với xi lanh, bạn cũng nên kiểm tra xem khí trong đó có đủ không,hiệu suất của máy nén là tốt hay không, cài đặt là đúng hoặc không.

4Kiểm tra nguồn điện AC đơn pha của máy gây mê để xác nhận điện áp đã đáp ứng các yêu cầu của AC 220 V, 50Hz và có hệ thống bảo vệ tốt.Ngoài ra bạn nên xác nhận rằng pin lưu trữ khẩn cấp đã được kết nối tốt.

3.2 Lắp đặt máy gây mê

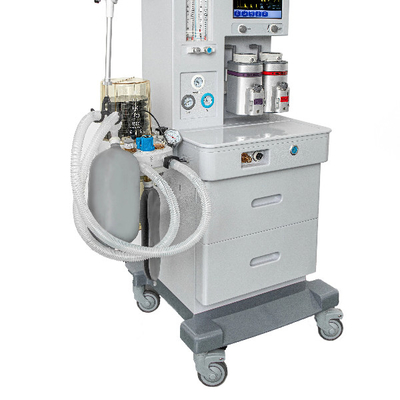

1. Lắp đặt xe tải: Hai xe tải có thiết bị khóa nên được lắp đặt ở phía trước của máy, và hai xe tải không có thiết bị khóa được lắp đặt ở phía sau.
2. Đẩy khung máy vào vị trí dự kiến và bước thiết bị khóa trên xe tải để làm cho nó ổn định.
3. Lắp đặt bộ bốc hơi vào khoang riêng của nó trên máy gây mê và cố định bộ bốc hơi bằng cách buộc vít sáu góc.

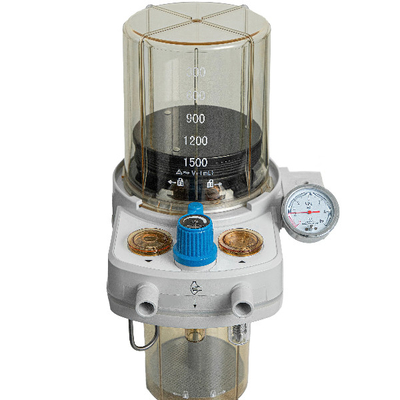

4. Thiết lập mạch hô hấp gây mê tích hợp trên niêm phong nằm ở phía bên trái bằng cánh tay hỗ trợ (trong cùng một thời gian, các kết nối của tín hiệu áp lực,sản lượng khí tươi và cung cấp oxy nhanh đã được kết nối tốt)Sau đó kết nối túi lưu trữ khí.
5. Máy thăm dò nồng độ oxy nên được lắp đặt trên giao diện thăm dò giám sát nồng độ oxy trong mạch thở gây mê tích hợp (xem hình 2).và sau đó kết nối dòng tín hiệu lấy mẫu nồng độ oxy ở phía bên trái của máy gây mê với các đầu dò nồng độ oxy.
6. Các ống dẫn không khí cảm biến dòng chảy nên được lắp đặt trên cổng thở trong mạch thở gây mê.và đặt tín hiệu dòng chảy thẻ quang điện ở bên cạnh máy gây mê ở giữa ống dẫn không khí cảm biến dòng chảy.
7. Việc lắp đặt cảm biến nồng độ oxy là như minh họa trong hình 3.Đặt đầu nối lấy mẫu cảm biến nồng độ oxy ở bên cạnh máy gây mê vào cảm biến nồng độ oxyNếu cảm biến nồng độ oxy bị hỏng hoặc nếu nó được kéo ra sau khi sử dụng, và nút chờ có thể được đưa vào vị trí của cảm biến nồng độ oxy.
8. Kết nối hai ống thở trong đầu nối hình Y (được chuyên về điều chỉnh), một kết nối với cổng hít thở của mạch hô hấp,khác kết nối với cổng thở của mạch hô hấp gây mê thông qua cảm biến dòng chảy; và đầu nối hình Y được kết nối với túi lưu trữ phổi hoặc khí mô phỏng.
9. Kết nối máy gây mê với O nén₂và N₂O nguồn bằng cổng đầu vào khí.
10. Đặt phích cắm máy gây mê vào ổ cắm AC 220V 50HZ với cơ sở AC cá nhân nối đất tốt.
